XRP：用eBPF优化内存存储功能
作者简介
李浩宇：目前为美国哥伦比亚大学计算机科学系的二年级博士生，在导师Asaf Cidon教授的指导下开展有关存储系统的研究xrp。在此之前，李浩宇同学于上海交通大学先后取得本科及硕士学位，在并行与分布式系统研究所（IPADS）进行Java虚拟机内存管理方面的研究。
赵佳炜：一线码农，在某服务器公司担任存储研发工程师，日常喜欢研究存储相关技术、内核基本原理xrp。
本文系基于李浩宇博士直播内容整理，感谢佳炜同学对本次直播内容进行整理xrp。
1.背景

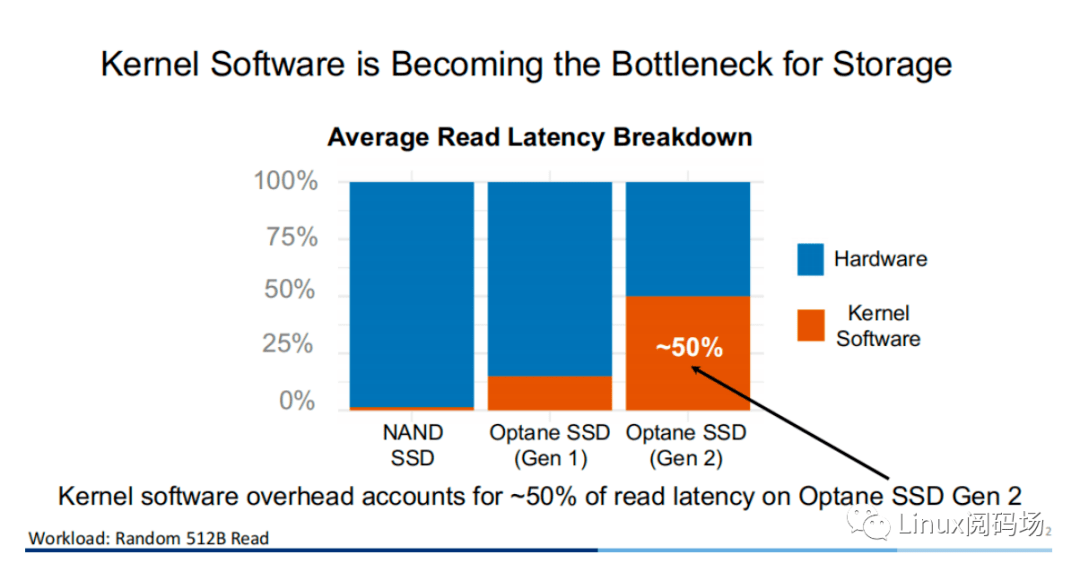

随着存储设备的升级与发展，当代的存储设备性能越来越高，延迟也越来越低xrp。对于内核而言，Linux I/O 存储栈的软件所带来的性能开销已经越来越不可忽视。同样在 512B 的随机读条件下，在采用二代 Optane SSD 作为存储设备的测试例⼦中，内核软件（ Linux 存储栈）所带来的性能开销已经⾼达 50%。
2.传统方式与XRP
展开全文

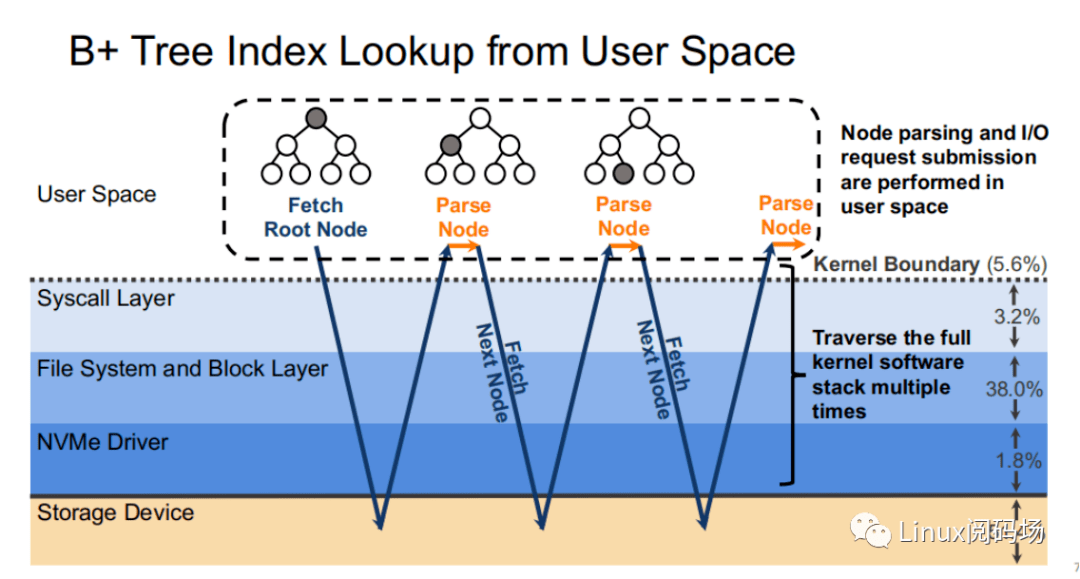

我们来看⼀个实际的例⼦，假设现在有⼀棵树⾼为4 的B+ tree 存储于存储设备当中xrp。当我们从根节点出发，⼀共需要经过三次访盘才能获得最终的叶⼦节点，⽽中间的索引节点对于⽤户⽽⾔没有意义，但也需要经过⼀个完整的存储栈路径。⽽每次访盘的过程中，存储栈所花费的开销就要整个存储路径的48.6%。

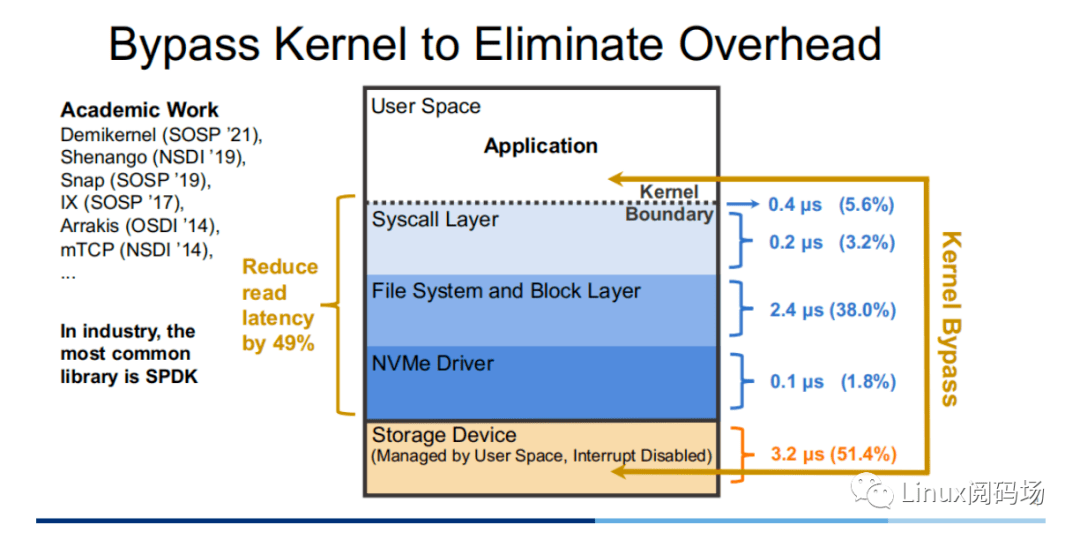

显然，冗⻓的存储栈路径钳制了⾼性能存储设备的发挥，那么⼀个直观的优化思路便是通过Kernel Bypass 的⽅式，绕开内核中存储栈，以提升存储性能xrp。⽬前在学术界中，对于这⽅⾯的⼯作有Demikernel、Shenango、Snap 等，⽽⼯业界中最为⼴泛使⽤的则是Intel 的SPDK。

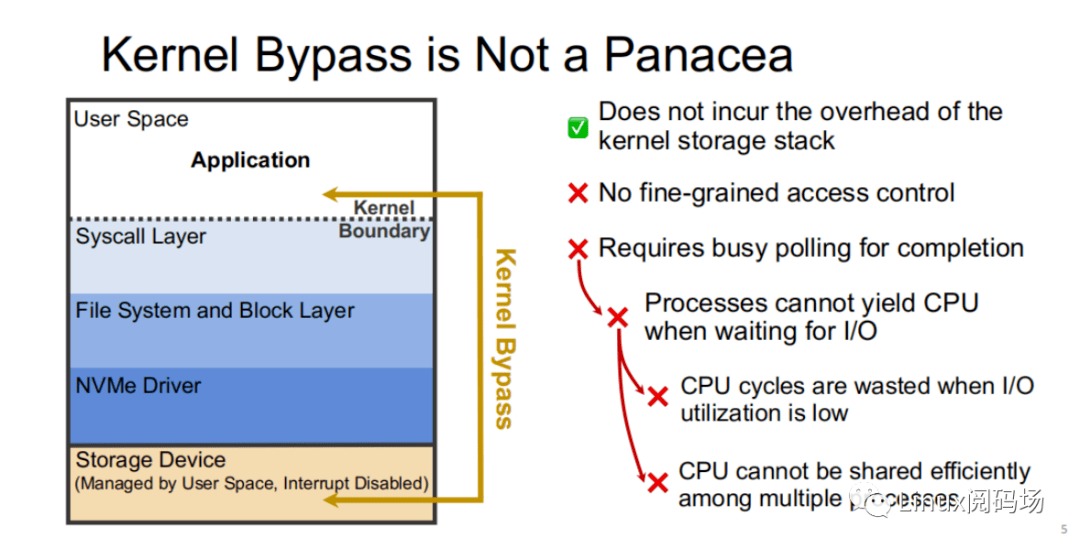

然⽽xrp，Kernel Bypass 技术并⾮银弹，它虽然能够降低内核存储栈的开销，但也存在着如下缺点：
1. 没有适当粒度的访问控制
2. 需要采⽤polling ⽅式来判断I/O 是否完成，这会导致在I/O 利⽤率低时，Polling 进程所在的CPU ⼤部分情况下只是在空转，浪费CPU 周期，同时CPU 资源不能⾼效地在多进程中共享xrp。

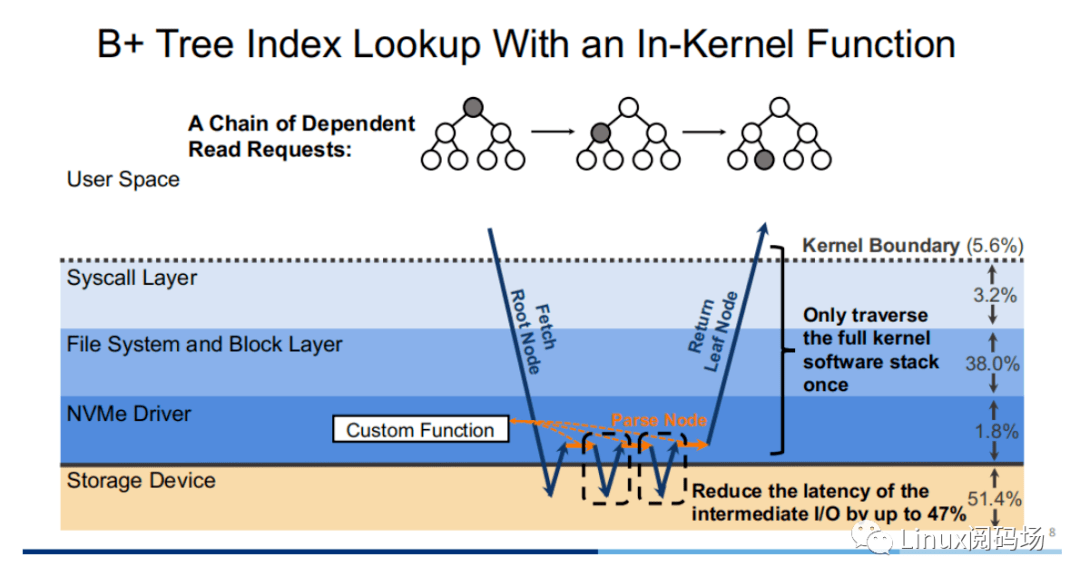

所谓XRP 的全称是eXpress Resubmission Path(快速重提交路径)xrp。与SPDK 完全绕开内核存储栈，采⽤polling的⽅式来访问存储的⽅式不同，XRP 则是通过将中间请求直接在NVMe 驱动层进⾏resubmission，从⽽避免让中间请求通过冗⻓的存储栈后再提交，从⽽达到加速的⽬的。反映到上⾯的例⼦当中，可以明显地看到使⽤XRP 存储访问⽅式中，只有第⼀次请求和最后⼀次响应会经过⼀个完整的存储栈路径。显然，在允许范围内，B+ tree的树⾼越⾼，XRP 的加速效果也就越明显。

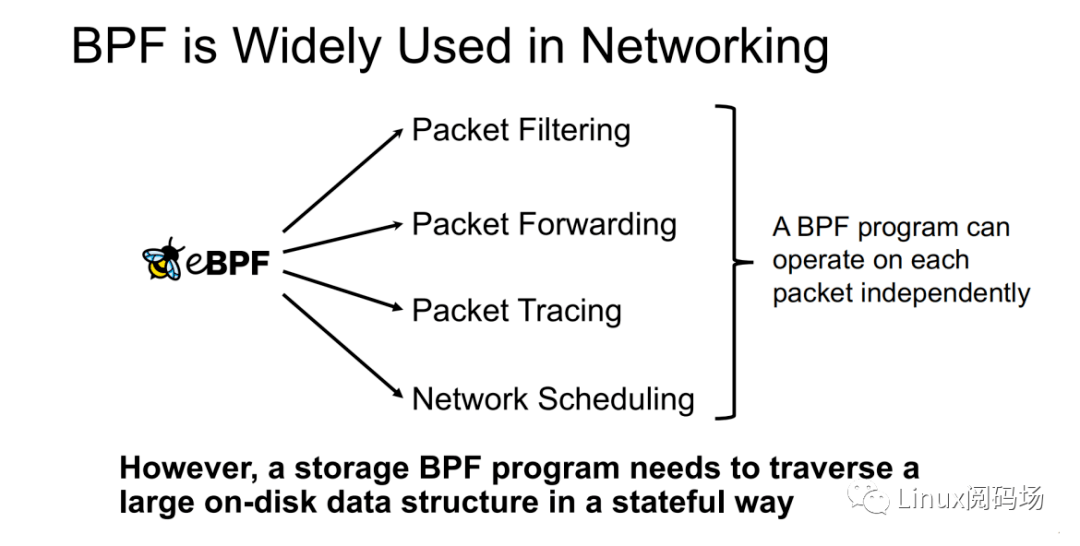

既然优化思路有了，那么应当如何才能将请求重提交于NVMe 驱动层呢？这⾥可以借鉴XDP 的实现思路xrp。XDP 通过eBPF 来实现对每个数据包进⾏独⽴的操作(数据包过滤、数据包转发、数据包追踪、⽹络调度)。XRP 也可以通过BPF 程序来实现。
XRP 是⾸个使⽤eBPF 来降低内核存储软件开销的系统xrp。它所⾯临的挑战主要有：
1. 如何在NVMe 驱动层实现对⽂件偏移的翻译
2. 如何强化eBPF verifier 以⽀持存储应⽤场景
3. 如何重新提交NVMe 请求
4. 如何与应⽤层Cache 进⾏交互

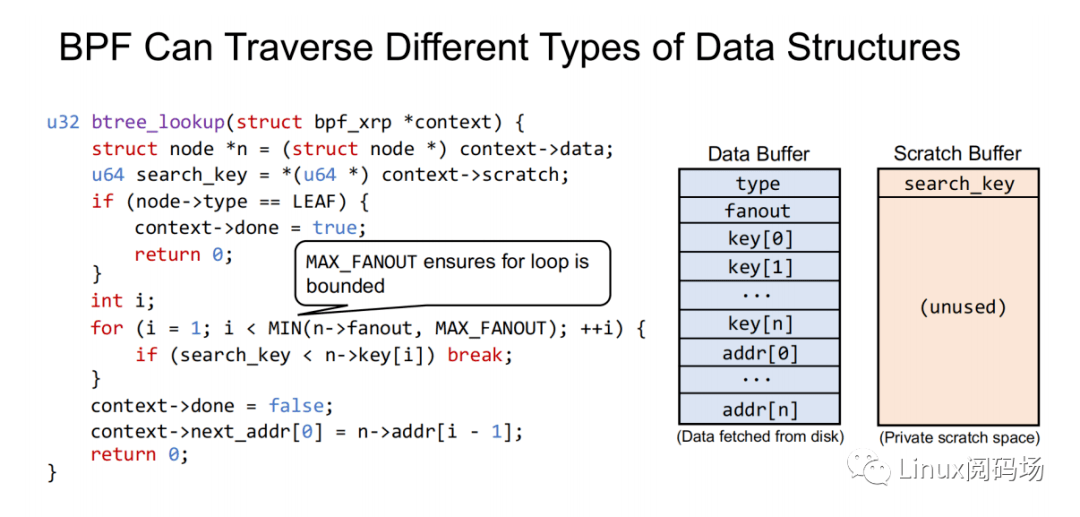

XRP 引⼊了⼀种新的BPF 类型(BPF_PROG_TYPE_XRP)xrp，包含了5 个字段，分别是
1. char* data：⼀个缓冲区xrp，⽤于缓冲从磁盘中读取出来的数据
2. int done：布尔语意xrp，表示resubmission 逻辑是否应当返回给user，还是应当继续resubmitting I/O 请求
3. uint64_t next_addr[16]：逻辑地址数组xrp，存放的是下次resubmission 的逻辑地址
4. uint64_t size[16]：存放的是下次resubmission 的请求的⼤⼩5. char* scratch：user 和BPF 函数的私有空间，⽤来传递从user 到BPF 函数的参数xrp。BPF 函数也可以⽤这段
空间来保存中间数据xrp。处于简单考虑，默认scratch 的⼤⼩是4KB。
同时xrp，为了避免因存在⽆限循环⽽导致BPF Verifier 验证失败，代码中指定了B+ tree 的最⼤扇出数为
MAX_FANOUT，其值为16xrp。

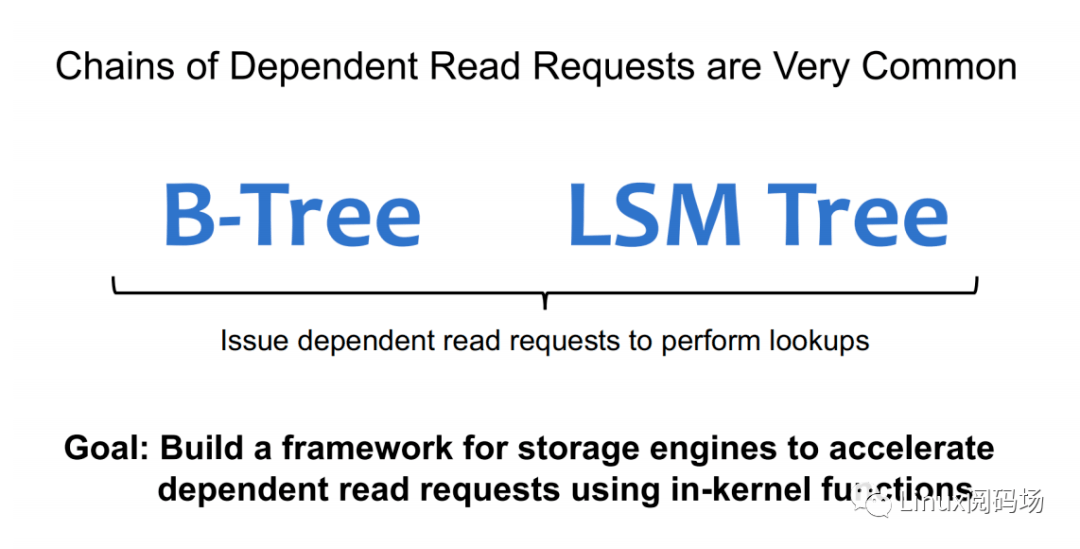

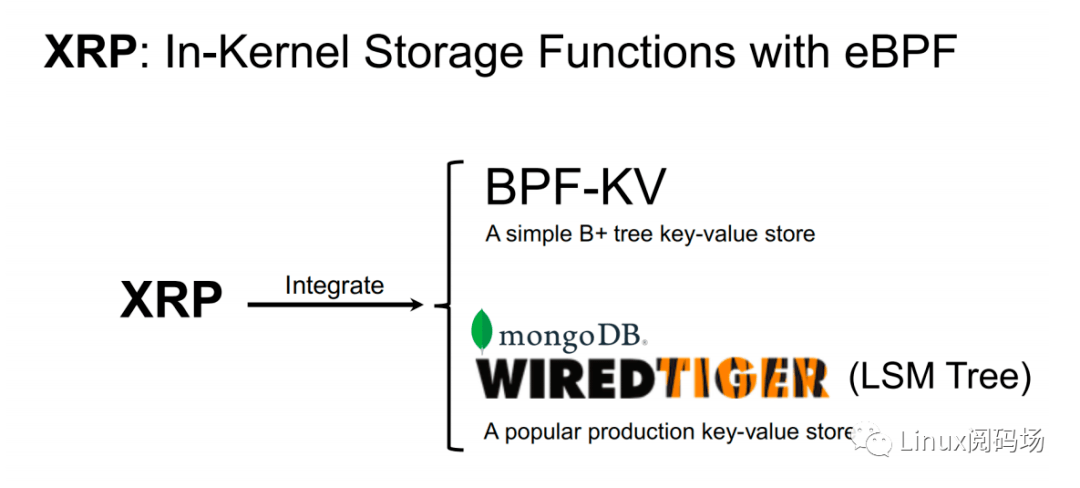

⽬前，最常⻅链式读请求主要有B-Tree 和LSM Tree 两种，⽽XRP 分别继承了BPF-KV（⼀个简易的基于B+ Tree的键值存储引擎） 和WIREDTIGER（mongoDB 的后端键值存储引擎）xrp。
3.实验测试

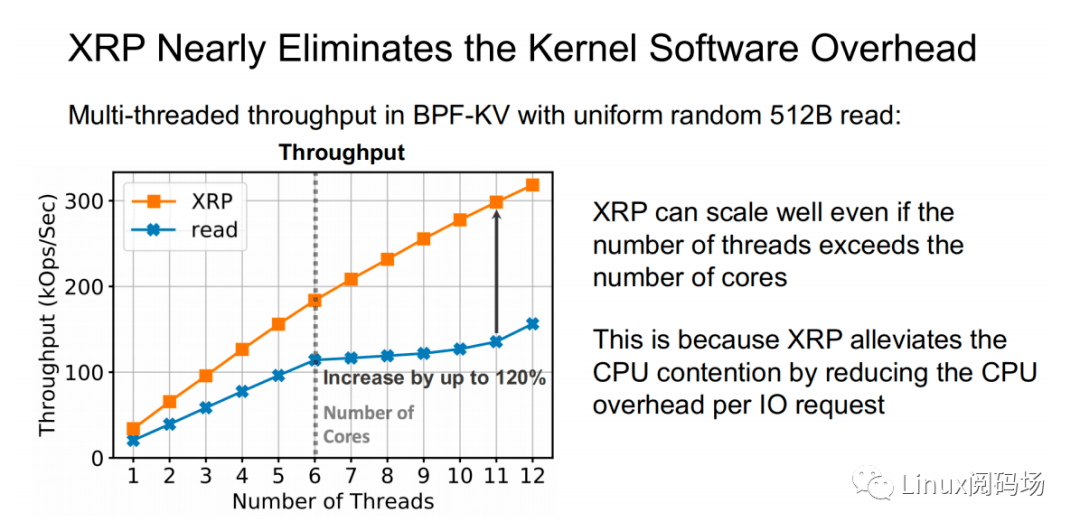

上图为在512B 随机读测试中，标准read 和XRP 之间的性能对⽐测试xrp。可以看到随着线程数的增加，XRP 的吞吐保持线性增⻓的态势，同时XRP 通过降低每次I/O 请求时的CPU 开销，从⽽缓解了CPU 争⽤问题。

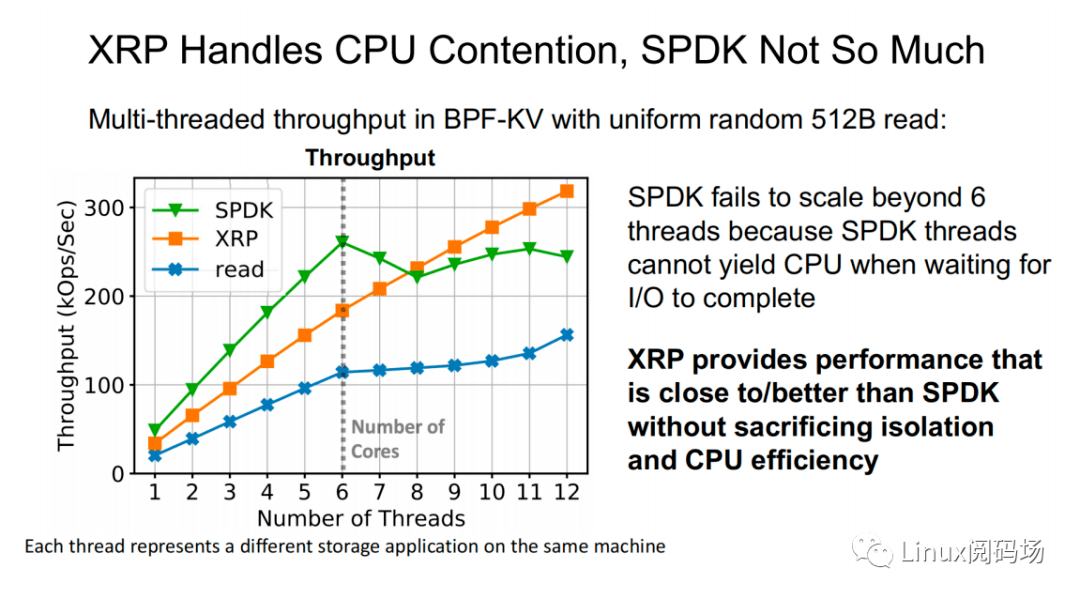

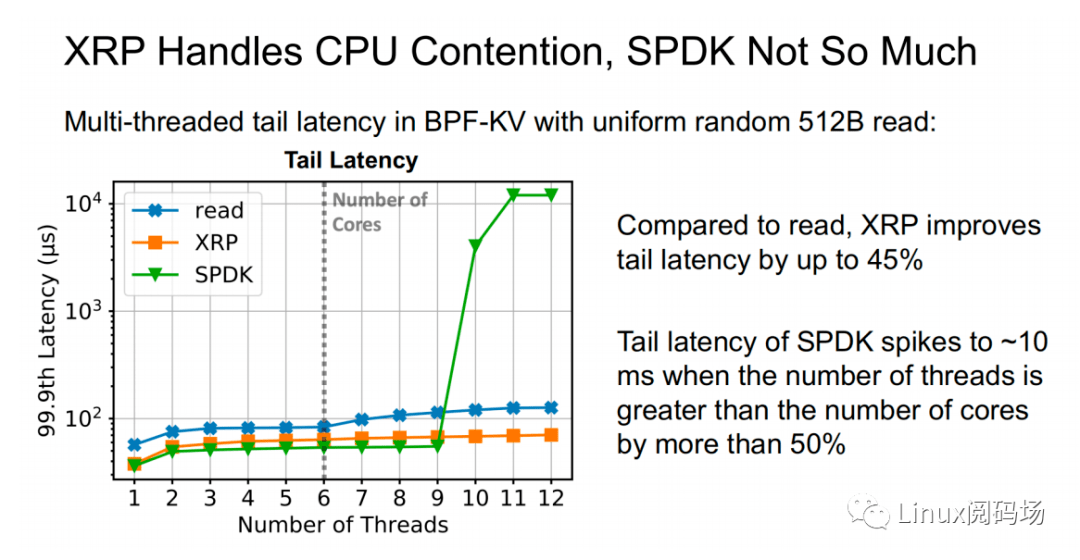

上⾯两幅图中，同样表示了在512B 随机读测试中（CPU 核⼼数为6），标准read、XRP 和SPDK 之间的吞吐量以及尾延迟的对⽐xrp。在线程数⼩于等于CPU 核⼼数时，三者性能变化稳定，从⾼到低依次为SPDK > XRP >read。⽽当线程数超过了核⼼数时，SPDK 性能开始出现严重的下跌，标准read 性能轻微下滑，⽽XRP 依然保持着稳定的线性增⻓。这主要是因为SPDK 采⽤polling 的⽅式访问存储设备的完成队列，当线程数超过核⼼数，线程之间对CPU 的争夺加上缺乏同步性，会导致所有线程都经历尾部延迟显著提升和整体吞吐量的显著下降。
4.总结

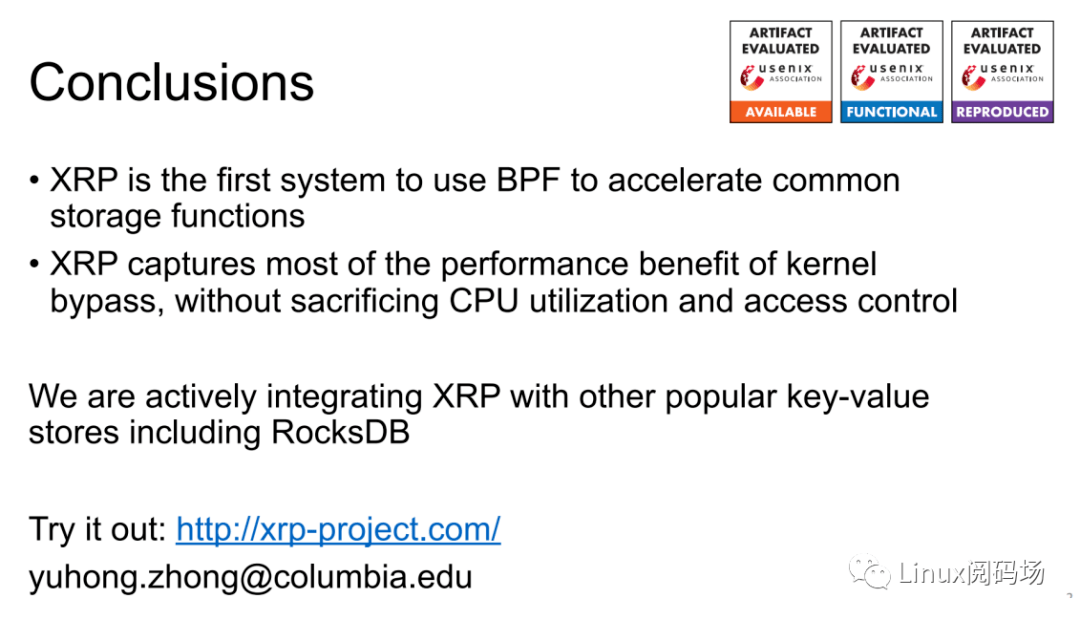

XRP 是⾸个将BPF 应⽤来通⽤存储函数的加速上的系统，它既能享受到kernel bypass 的性能优势，同时⼜⽆须牺牲CPU 的使⽤率和访问控制xrp。⽬前，XRP 团队依然在积极地将XRP 与其他⼀些流⾏的键值存储引擎，如RocksDB进⾏集成。
